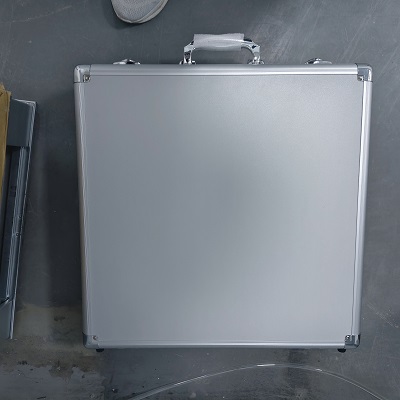

海克斯康思瑞三次元夾具 60件/108件測量夾具

三坐標測量機夾具能對檢測工件進行快速，方便，穩(wěn)固的裝夾。有效地完成各種復雜型面工件的固定和夾緊。*限度減少測量的誤差和保證測量的度。

工作原理

三坐標夾具分為底座和各種支撐及柱塞，緊固螺絲及壓緊塊，通過不同的組合，實現各種各樣的工件和零件進行固定。使三坐標測量機的測頭能從各個不同的方向對工件進行數據采集。三坐標夾具一套組合少的有40多個件，多的上百件。一般由下列各種不同工具組成：1、彈性壓板，2彈性壓板支撐柱，3、固定支撐塊，4、高度可調支撐，5、滑動支撐塊，6、底座，7、緊固螺絲，8、快速夾鉗，9、強力支撐，10、豎直安裝架，11、彈性柱塞、12萬向接頭，13、萬向接頭基座，14、壓簧，15、支撐桿，17、壓板，18、錐支撐，19、操作工具等等。

操作方法

三坐標夾具使用時，先將底座放置在三坐標工作平臺上正確的位置。根據檢測工件的不同形狀和檢測要求來確定支撐的固定位置并用鎖緊螺絲固定。然后把檢測工件放支撐上面，用彈性壓板或夾鉗鎖緊工件
